پایش وضعیت (Condition Monitoring) چیست؟ راهنمای کامل برای صنعت
پایش وضعیت چیست؟

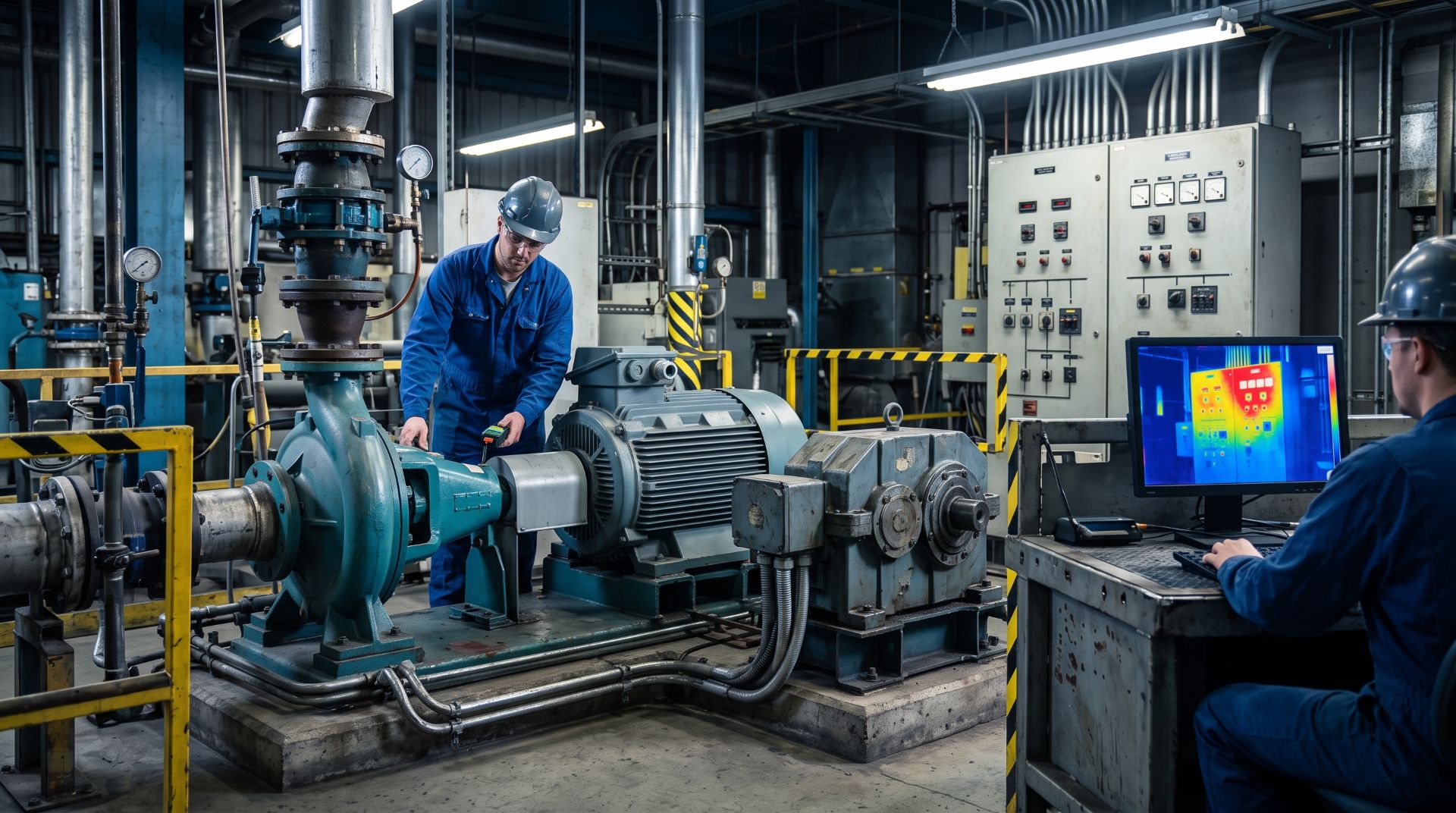

پایش وضعیت (Condition Monitoring) یعنی اندازه‌گیری مداوم یا دوره‌ای پارامترهای یک ماشین، مثل ارتعاش، دما، وضعیت روغن و جریان موتور، برای تشخیص تغییرهایی که نشانهٔ شروع خرابی‌اند. با این روش عیب را پیش از توقف خط تولید پیدا می‌کنید و تعمیر را در زمان مناسب برنامه‌ریزی می‌کنید. در این صفحه روش‌های اصلی پایش وضعیت، تفاوت آن با نگهداری سنتی، کاربردها و مراحل پیاده‌سازی را می‌خوانید.
تفاوت پایش وضعیت با نگهداری سنتی
در دهه‌های گذشته، کارخانجات عموماً به روش‌های سنتیِ تعمیراتِ پس از خرابی یا تعمیرات پیشگیرانهِ زمان‌محور متکی بودند که هر دو روش هزینه‌های پنهان و آشکار زیادی به سیستم تحمیل می‌کردند. اما امروزه با ظهور فناوری‌های نوین، استقرار یک سیستم جامع پایش وضعیت، به مدیران، سرپرستان فنی و تیم‌های نگهداری و تعمیرات این قدرت را می‌دهد که با دریافت و تحلیل داده‌های دقیق از دستگاه‌های ارتعاش سنج، دوربین‌های ترموگرافی و آنالایزورهای روغن، سلامت قطعات در حال کارِ حساسی چون بیرینگ‌ها (یاتاقان‌ها)، چرخ‌دنده‌ها و کوپلینگ‌ها را به صورت لحظه‌ای ارزیابی کنند. بدین ترتیب، زمان دقیق نیاز به تعویض قطعات بر اساس «وضعیت واقعی» دستگاه پیش‌بینی شده و از تحمیل هزینه‌های سنگینِ توقف تولید جلوگیری می‌گردد.
برای اینکه جایگاه پایش وضعیت روشن‌تر شود، چهار رویکرد اصلی نگهداری و تعمیرات را در جدول زیر مقایسه می‌کنیم.
| رویکرد | چه زمانی تعمیر می‌شود؟ | مزیت اصلی | ضعف اصلی |
|---|---|---|---|
| نگهداری واکنشی (پس از خرابی) | بعد از از کار افتادن دستگاه | هزینهٔ اولیهٔ کم | توقف ناگهانی تولید و خسارت‌های ثانویه |
| نگهداری پیشگیرانه | طبق برنامهٔ زمانی ثابت | توقف‌های برنامه‌ریزی‌شده | تعویض قطعات سالم و ناتوانی در جلوگیری از خرابی‌های بین دو سرویس |
| نگهداری مبتنی بر وضعیت | وقتی پارامتر پایش‌شده از حد مجاز عبور کند | تعمیر فقط در زمان نیاز | نیاز به سنسور، ابزار و تحلیلگر |
| نگهداری پیش‌بینانه | بر اساس پیش‌بینی زمان خرابی از روی روند داده‌ها | برنامه‌ریزی دقیق‌تر قطعات و نیروی انسانی | نیاز به داده‌های تاریخی و تحلیل پیشرفته‌تر |
پایش وضعیت پایهٔ دو رویکرد آخر، یعنی نگهداری مبتنی بر وضعیت و نگهداری پیش‌بینانه، است. برای اجرای این دو رویکرد لازم است ابتدا وضعیت دستگاه را با روش‌هایی مثل تحلیل ارتعاش، ترموگرافی و آنالیز روغن اندازه‌گیری کنید. در بخش‌های بعدی این روش‌ها را معرفی می‌کنیم.
روش‌های اصلی پایش وضعیت
پایش وضعیت یک روش واحد نیست. هر تکنیک بخشی از نشانه‌های خرابی را نشان می‌دهد: ارتعاش، گرما، وضعیت روغن یا صدای فراصوتی. در عمل بیشتر کارخانه‌ها چند روش را با هم به کار می‌برند و برای هر دستگاه ترکیب مناسب را انتخاب می‌کنند. در ادامه، رایج‌ترین روش‌ها را مرور می‌کنیم.
تحلیل ارتعاش
تحلیل ارتعاش پرکاربردترین روش پایش وضعیت ماشین‌های دوار است. هر ماشین در حال کار ارتعاش مشخصی دارد و وقتی عیبی شکل می‌گیرد، الگوی این ارتعاش تغییر می‌کند. حسگر شتاب‌سنج روی بدنهٔ دستگاه نصب می‌شود، سیگنال را ثبت می‌کند و نرم‌افزار آن را به طیف فرکانسی تبدیل می‌کند تا هر عیب با فرکانس مخصوص خودش دیده شود.با این روش می‌توان عیب‌هایی مانند نابالانسی، ناهم‌محوری شافت، شلی اتصالات، خرابی یاتاقان و آسیب چرخ‌دنده را تشخیص داد. تحلیل ارتعاش هم به‌صورت دوره‌ای با دستگاه‌های دستی ارتعاش‌سنج انجام می‌شود و هم به‌صورت دائم با حسگرهای نصب‌شده روی تجهیزات حیاتی.برای اینکه نتیجه قابل اتکا باشد، ابتدا باید وضعیت دستگاه در حالت سالم ثبت شود تا به‌عنوان مبنا استفاده شود. بعد از آن، افزایش تدریجی دامنهٔ ارتعاش یا ظهور فرکانس‌های تازه نشان می‌دهد که باید بازرسی یا تعمیر برنامه‌ریزی شود.
آنالیز روغن
روغن در گیربکس، کمپرسور، توربین و سیستم‌های هیدرولیک فقط روان‌کار نیست؛ حامل اطلاعات دربارهٔ وضعیت درونی دستگاه هم هست. در آنالیز روغن، نمونه‌ای از روغن در حال کار برداشته و در آزمایشگاه یا با دستگاه‌های سیار بررسی می‌شود تا سه مسئله روشن شود: وضعیت خود روغن، آلودگی و میزان سایش قطعات.
آزمایش‌های رایج شامل این موارد است:
- – گرانروی (ویسکوزیته): نشان می‌دهد روغن هنوز خاصیت روان‌کاری خود را دارد یا نه.
- – شمارش و اندازهٔ ذرات: میزان آلودگی روغن به گرد و غبار و براده را مشخص می‌کند.
- – آب و رطوبت: ورود آب باعث زنگ‌زدگی و کاهش کیفیت روان‌کاری می‌شود.
- – اکسیداسیون و مواد افزودنی: پیر شدن روغن و تمام‌شدن افزودنی‌ها را نشان می‌دهد.
- – ذرات فلزی سایش: نوع و مقدار فلزات (مثل آهن و مس) می‌تواند نشان بدهد کدام قطعه در حال ساییده‌شدن است.
بزرگ‌ترین مزیت این روش، پیدا کردن عیب‌هایی است که ارتعاش یا گرما هنوز نشانی از آن‌ها ندارند. برای نتیجهٔ قابل اتکا باید نمونه‌برداری همیشه از یک نقطه، با یک روش و در فاصله‌های زمانی منظم انجام شود تا روند تغییرات قابل مقایسه باشد.
تست فراصوتی (اولتراسونیک)
تست فراصوتی صداهای با فرکانس بالا را که گوش انسان نمی‌شنود (بالاتر از ۲۰ کیلوهرتز) دریافت می‌کند و آن‌ها را به صدای قابل شنیدن یا عدد قابل خواندن تبدیل می‌کند. اصطکاک، نشتی و تخلیهٔ الکتریکی هرکدام صدای فراصوتی مخصوص خود را تولید می‌کنند و همین باعث می‌شود عیب در مراحل خیلی اولیه شناسایی شود.
کاربردهای اصلی این روش:
– یافتن نشتی هوای فشرده، بخار و گاز.
– تشخیص زودهنگام خرابی یاتاقان و نیاز به گریس‌کاری.
– پیدا کردن تخلیهٔ جزئی (کرونا و قوس) در تجهیزات فشار قوی.
– بررسی عملکرد تله‌های بخار و شیرها.
مزیت اصلی این روش حساسیت آن به عیب‌های بسیار کوچک است. به همین دلیل معمولاً در کنار تحلیل ارتعاش به کار می‌رود. محیط‌های پرسروصدا ممکن است نتیجه را مختل کنند، ولی چون فراصوت جهت‌دار است و سرعت تضعیفش در هوا زیاد است، با پروب مناسب می‌توان منبع را دقیق پیدا کرد.
تحلیل جریان موتور
در این روش، جریان الکتریکی که موتور از شبکه می‌کشد اندازه‌گیری و تحلیل می‌شود. عیب‌هایی مانند شکستگی میله‌های روتور، نامتعادلی و مشکل در منبع تغذیه الگوی مشخصی در طیف جریان ایجاد می‌کنند. مزیت روش این است که اندازه‌گیری از تابلو برق و بدون نزدیک شدن به دستگاه انجام می‌شود.
کدام روش پایش وضعیت برای کدام تجهیز مناسب است؟
انتخاب روش پایش به نوع تجهیز و عیب‌های محتمل آن بستگی دارد. برای مثال، در ماشین‌های دوار ارتعاش اولین انتخاب است، ولی در تابلو برق ترموگرافی نتیجهٔ بهتری می‌دهد. جدول زیر راهنمایی ساده برای شروع است.
| تجهیز | روش‌های پیشنهادی | عیب‌های قابل تشخیص |
|---|---|---|
| پمپ | تحلیل ارتعاش، تست فراصوتی | خرابی یاتاقان، ناهم‌محوری، نابالانسی، نشتی |
| الکتروموتور | تحلیل ارتعاش، ترموگرافی، تحلیل جریان موتور | شکستگی میلهٔ روتور، گرمای بیش از حد، خرابی یاتاقان |
| گیربکس | تحلیل ارتعاش، آنالیز روغن | سایش چرخ‌دنده، آسیب یاتاقان، آلودگی روغن |
| توربین و کمپرسور | تحلیل ارتعاش، آنالیز روغن | نابالانسی، سایش یاتاقان، تخریب روغن |
| تابلو برق و ترانسفورماتور | ترموگرافی، تست فراصوتی | اتصال شل، نقطهٔ داغ، تخلیهٔ جزئی |
| خطوط هوای فشرده و بخار | تست فراصوتی، ترموگرافی | نشتی، خرابی تله بخار، افت عایق |
این جدول فقط نقطهٔ شروع است. در عمل، برنامهٔ پایش هر کارخانه بر اساس اهمیت دستگاه، سابقهٔ خرابی و هزینهٔ توقف طراحی می‌شود. برای تجهیزات حیاتی بهتر است چند روش را با هم به کار ببرید.
مراحل پیاده سازی پایش وضعیت در کارخانه
اجرای پایش وضعیت لازم نیست از همهٔ تجهیزات شروع شود. بیشتر کارخانه‌ها با چند دستگاه حیاتی شروع می‌کنند و بعد از دیدن نتیجه، دامنه را گسترش می‌دهند. مراحل زیر یک مسیر ساده برای شروع است.
- شناسایی تجهیزات حیاتی: دستگاه‌هایی را انتخاب کنید که توقفشان تولید را متوقف می‌کند، تعمیرشان گران است یا سابقهٔ خرابی تکراری دارند.
- انتخاب روش مناسب: با توجه به جدول بخش قبل، برای هر دستگاه یک یا چند روش (ارتعاش، ترموگرافی، آنالیز روغن، فراصوتی) را انتخاب کنید.
- تعیین نقاط اندازه‌گیری: برای هر دستگاه نقاط ثابت مشخص کنید، مثلاً محل یاتاقان‌ها، تا اندازه‌گیری‌ها قابل مقایسه باشند.
- ثبت وضعیت مبنا: وقتی دستگاه سالم و در شرایط عادی کار می‌کند، اندازه‌گیری اولیه را ثبت کنید. تغییرات بعدی با همین مبنا سنجیده می‌شود.
- تعیین فاصلهٔ اندازه‌گیری: بسته به اهمیت دستگاه، اندازه‌گیری دوره‌ای (مثلاً ماهانه) یا دائمی با حسگر نصب‌شده انتخاب کنید.
- تعریف آستانهٔ هشدار: برای هر پارامتر حد هشدار و حد خطر تعیین کنید تا مشخص باشد در چه شرایطی باید اقدام شود.
- تحلیل روند و اقدام اصلاحی: داده‌ها را به‌صورت روند در زمان بررسی کنید و بر اساس آن تعمیر را برنامه‌ریزی کنید.
- بازبینی و گسترش: نتایج را ارزیابی کنید، برنامه را اصلاح کنید و دامنه را به تجهیزات بیشتر برسانید.
مزایای پایش وضعیت
اجرای درست پایش وضعیت هم روی هزینه‌ها اثر می‌گذارد و هم روی پایداری تولید. مهم‌ترین مزایای آن را در ادامه می‌بینید.
- کاهش توقف‌های ناگهانی: وقتی عیب پیش از خرابی کامل شناسایی شود، می‌توان توقف را در زمان مناسب برنامه‌ریزی کرد، نه وسط تولید.
- کاهش هزینهٔ تعمیرات: تعمیر زودهنگام معمولاً ارزان‌تر از تعمیر پس از آسیب‌دیدن قطعات دیگر است.
- تعویض قطعه در زمان واقعی نیاز: برخلاف نگهداری زمان‌محور، قطعهٔ سالم زودتر از موعد تعویض نمی‌شود.
- افزایش عمر تجهیزات: شناسایی عواملی مثل نابالانسی، ناهم‌محوری و آلودگی روغن باعث می‌شود قطعات کمتر فرسوده شوند.
- بهبود ایمنی: خرابی‌های شدید مثل گرمای بیش از حد، آتش‌سوزی تابلو برق یا شکست قطعات دوار کمتر رخ می‌دهد.
- برنامه‌ریزی بهتر انبار و نیروی انسانی: چون زمان تقریبی نیاز به تعمیر مشخص است، قطعهٔ یدکی و تیم تعمیرات از قبل آماده می‌شود.
- تصمیم‌گیری بر پایهٔ داده: روند ثبت‌شدهٔ اندازه‌گیری‌ها پایهٔ دقیقی برای تصمیم مدیران نگهداری فراهم می‌کند.
میزان صرفه‌جویی واقعی به نوع صنعت، تعداد تجهیزات و کیفیت اجرای برنامه بستگی دارد. برای برآورد دقیق هزینه و فایده در کارخانهٔ شما، باید ابتدا تجهیزات حیاتی و سابقهٔ خرابی آن‌ها بررسی شود.
پایش آنلاین و آفلاین؛ تفاوت و معیار انتخاب
پایش وضعیت را به دو شکل اصلی می‌توان اجرا کرد: پایش دوره‌ای (آفلاین) و پایش دائم (آنلاین). انتخاب بین این دو به اهمیت تجهیز، سرعت پیشرفت عیب و هزینه بستگی دارد.
پایش آفلاین (دوره‌ای)

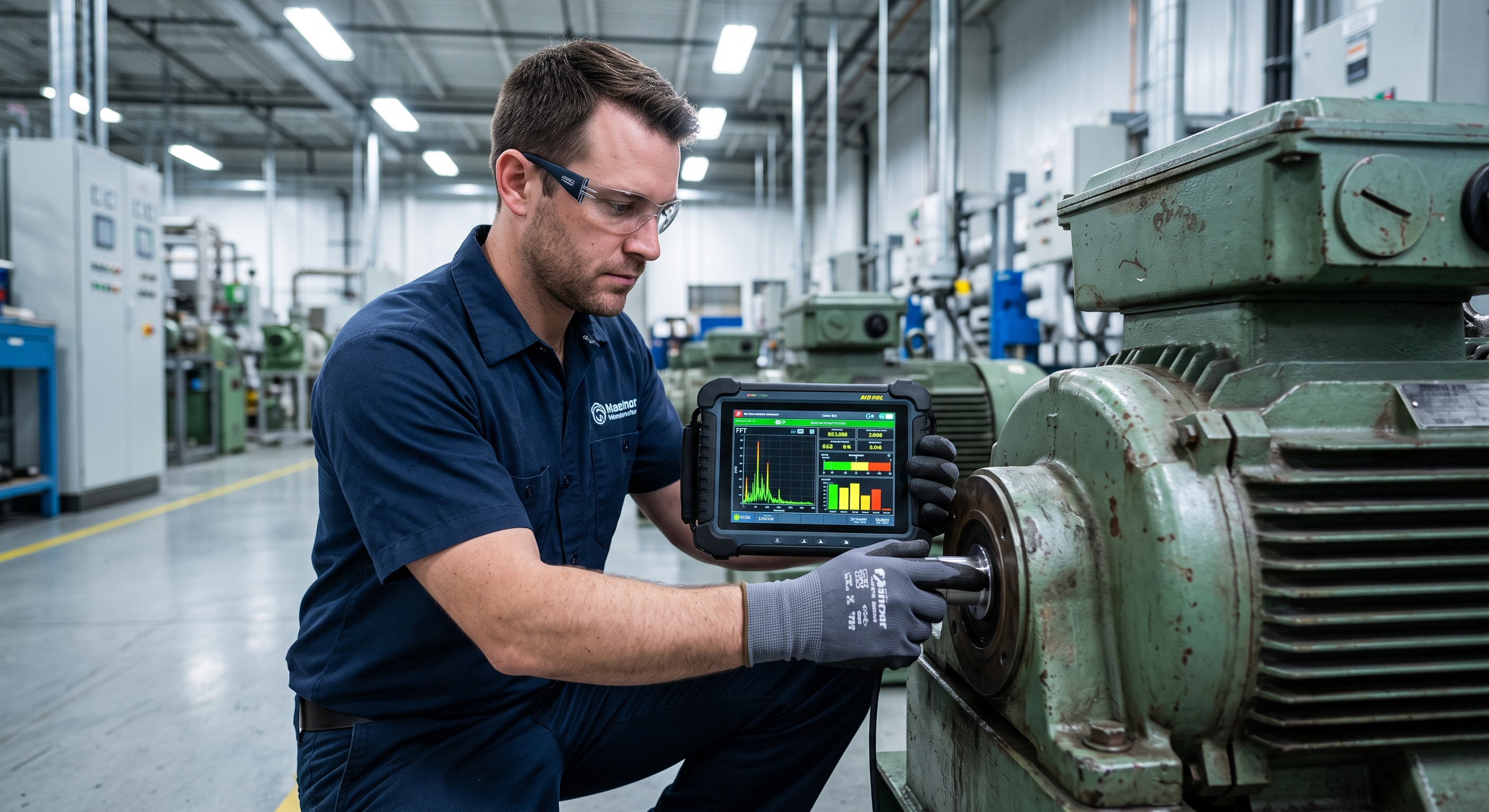

در پایش آفلاین، کارشناس با دستگاه‌های دستی مثل ارتعاش‌سنج و دوربین ترموگرافی در بازه‌های زمانی مشخص، مثلاً ماهانه یا فصلی، از تجهیزات اندازه‌گیری می‌کند. داده‌ها در نرم‌افزار ذخیره و روند آن‌ها تحلیل می‌شود. این روش هزینهٔ اولیهٔ کمتری دارد و برای تعداد زیادی تجهیز با اهمیت متوسط مناسب است. ضعف آن این است که عیب‌هایی که بین دو بازدید سریع پیشرفت می‌کنند ممکن است از دید پنهان بمانند.
پایش آنلاین (دائم)
در پایش آنلاین، حسگرها به‌طور دائم روی تجهیز نصب می‌شوند و داده‌ها به‌صورت پیوسته جمع و تحلیل می‌شود. اگر پارامتری از حد مجاز عبور کند، سیستم هشدار می‌دهد. این روش برای تجهیزات حیاتی، پرسرعت یا دشوار‌دسترس مناسب است، چون واکنش سریع‌تری ممکن می‌کند. هزینهٔ نصب و راه‌اندازی آن بیشتر است و نیاز به زیرساخت شبکه و نرم‌افزار دارد.
| معیار | پایش آفلاین | پایش آنلاین |
|---|---|---|
| روش اندازه‌گیری | دستگاه دستی در بازه‌های زمانی | حسگر ثابت و دائمی |
| هزینهٔ اولیه | کمتر | بیشتر |
| سرعت تشخیص عیب | وابسته به فاصلهٔ بازدید | لحظه‌ای تا چند دقیقه |
| مناسب برای | تعداد زیاد تجهیز با اهمیت متوسط | تجهیزات حیاتی یا دشوار‌دسترس |
| نیاز به نیروی انسانی | کارشناس برای هر بازدید | کمتر، بیشتر تحلیل داده |
بیشتر کارخانه‌ها ترکیبی عمل می‌کنند: تجهیزات حیاتی را دائم پایش می‌کنند و بقیه را به‌صورت دوره‌ای بازدید می‌کنند.
